Разъем Jack 6.3 мм моно TS

Конструкция и материалы

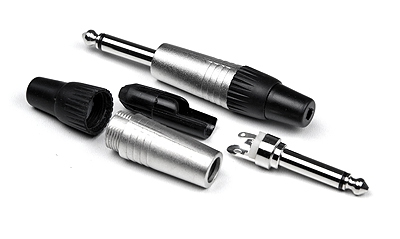

Разъем Jack 6.3 мм (моно) типа TS представляет собой цилиндрический соединитель для передачи небалансного аналогового аудиосигнала. Корпус изготовлен из цинкового сплава с никелевым покрытием, что обеспечивает высокую механическую прочность и устойчивость к коррозии. Внутренние элементы защищены от электромагнитных наводок, а пружинный контактный узел обеспечивает стабильное прилегание к гнезду.

Контактная группа состоит из двух элементов: Tip (наконечник, сигнальный провод) и Sleeve (гильза, общий/земля). Латунная основа контактов имеет никелевое (или опционально золотое) покрытие, снижающее переходное сопротивление и предотвращающее окисление при многократных коммутациях. Разборная конструкция облегчает монтаж и ремонт.

Способ монтажа и кабельный ввод

Фиксация на кабеле осуществляется пайкой. Хвостовик разъема оснащен внутренним зажимом оболочки, который удерживает кабель диаметром до 6,5 мм. Внешняя резьбовая втулка сжимает зажим при закручивании, исключая вырывание проводников при изгибах и натяжении. Посадочное отверстие под пайку рассчитано на сечение провода до 1,5 мм², что позволяет использовать кабели с жилами 24–16 AWG.

Для монтажа достаточно снять изоляцию, облудить контакты и припаять сигнальную жилу к выводу Tip, а экран или общий провод — к выводу Sleeve. После пайки корпус собирается, а втулка фиксирует всю конструкцию. Длина разъема в сборе составляет около 60–65 мм, что делает его совместимым с большинством панелей и углубленных гнезд.

Электрические и механические параметры

Разъем рассчитан на номинальное напряжение до 50 В и ток до 0,5 А. Сопротивление изоляции между контактами превышает 100 МОм, что гарантирует отсутствие утечек сигнала даже в условиях повышенной влажности. Коммутационная износостойкость достигает 5000 циклов без заметного ухудшения контакта. Рабочий температурный диапазон охватывает значения от -20 до +70 °C.

Области применения и совместимость

Монофонический разъем 6,3 мм является универсальным стандартом для профессионального звукового оборудования, музыкальных инструментов, сценических коммутаций и домашних караоке-систем. Он полностью совместим с гнездами TS диаметром 6,3 мм, установленными в электрогитарах, бас-гитарах, клавишных инструментах, усилителях, активных акустических системах, микшерных пультах и вокальных процессорах.

В караоке-аппаратуре разъем применяется для подключения динамических микрофонов с выходом 6,3 мм моно, а также для изготовления удлинительных кабелей между микрофоном и усилителем или активной колонкой. Благодаря монофонической схеме он передает только один звуковой канал, что идеально соответствует задачам передачи вокала или сигнала с отдельного инструмента.

Типовые задачи, решаемые при помощи разъема

• Изготовление и ремонт инструментальных шнуров для электрогитар и бас-гитар;
• Замена вышедшего из строя штекера на микрофонном кабеле караоке-системы;
• Создание коммутационных кабелей для соединения синтезаторов и сэмплеров с микшером;
• Сборка удлинителей для подключения пассивных колонок или студийных мониторов;
• Восстановление соединительных линий в сценических кейсах и рэковых стойках;
• Пайка переходников с разъема Jack 6.3 моно на RCA или XLR.

Отличие моно разъема TS от стерео TRS

Разъем TS имеет два контакта и предназначен исключительно для небалансной передачи одного аудиоканала. При установке в гнездо стереофонического типа TRS (три контакта) может происходить замыкание правого канала на землю, что в ряде устройств приводит к пропаданию сигнала или некорректной работе балансного входа. Использование моно разъема гарантирует правильную коммутацию там, где источник сигнала монофонический: в гитарах, бас-гитарах, отдельных выходах процессоров эффектов и моно-микрофонах.

При сборке кабеля для караоке-микрофона моно вариант TS является единственно верным, так как большинство бытовых караоке-усилителей ожидают небалансный сигнал на разъеме 6,3 мм. Применение стереоразъема в таком случае приведет к связи незадействованного контакта с землей и возможному фону.

Таким образом, разъем Jack 6.3 (mono) закрывает широкий спектр задач — от профессиональной концертной коммутации до домашнего использования в караоке и аудиосистемах, обеспечивая надежную фиксацию кабеля, стабильный контакт и долговечность даже при ежедневной эксплуатации.
